案例介紹

電子材料生產企業擁有多個車間，每個車間配備多臺反應釜，用于生產多種電子材料產品。反應釜的規格多樣，控溫范圍從-25℃到130℃，控溫精度要求為±2℃。

控溫對象為反應釜內的物料，要求在不同工藝階段實現精確的溫度控制。常見的溫度段包括-15℃~-10℃、20℃~30℃、60℃~80℃、100℃~110℃，車間為甲級防爆車間，溫控設備需符合防爆要求。

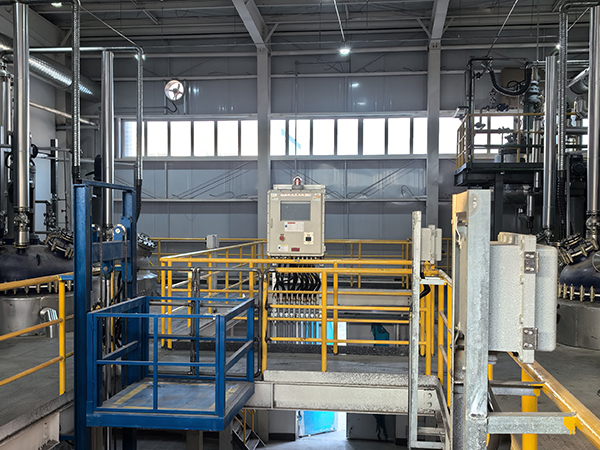

針對客戶需求，設計了一套反應釜TCU溫控設備，采用PLC控制系統，配備14寸觸摸屏，通過MODBUS RTU協議與客戶的DCS系統實現數據交換，實現遠程監控。

當物料需要從常溫升溫至60℃~80℃時，系統先打開常溫系統進行循環控制。當設定溫度達到80℃時，系統通過出口溫度傳感器檢測實際值與設定值的偏差，自動打開高溫系統閥門，將熱媒輸送至反應釜夾套中進行熱交換，實現升溫。

在恒溫階段，系統通過調節氣動比例閥的開度大小，實現精準控溫。PLC系統設置了上下限偏差保護功能，當物料溫度超出設定范圍時，系統會自動切換至常溫或低溫系統進行降溫控制。

由于車間為甲級防爆車間，反應釜TCU溫控設備按照防爆EXdⅡBT4要求進行設計制造，確保設備在易燃易爆環境中的安全運行。
